正确处理sRGB色彩空间——记一次Vulkan图像过亮问题的排查

一、问题背景与现象

1.1 项目架构

最近完成了一个基于Vulkan的混合渲染程序，核心架构包含计算管线和图形管线：

计算管线：使用 VK_FORMAT_R32G32B32A32_SFLOAT 格式的纹理作为输入/输出
图形管线：通过相同格式的纹理进行采样，在片段着色器中将其渲染到屏幕

1.2 异常现象

程序运行时，屏幕上显示的图像比原始素材显著更亮，且在明暗过渡区域出现不自然的光晕效果。

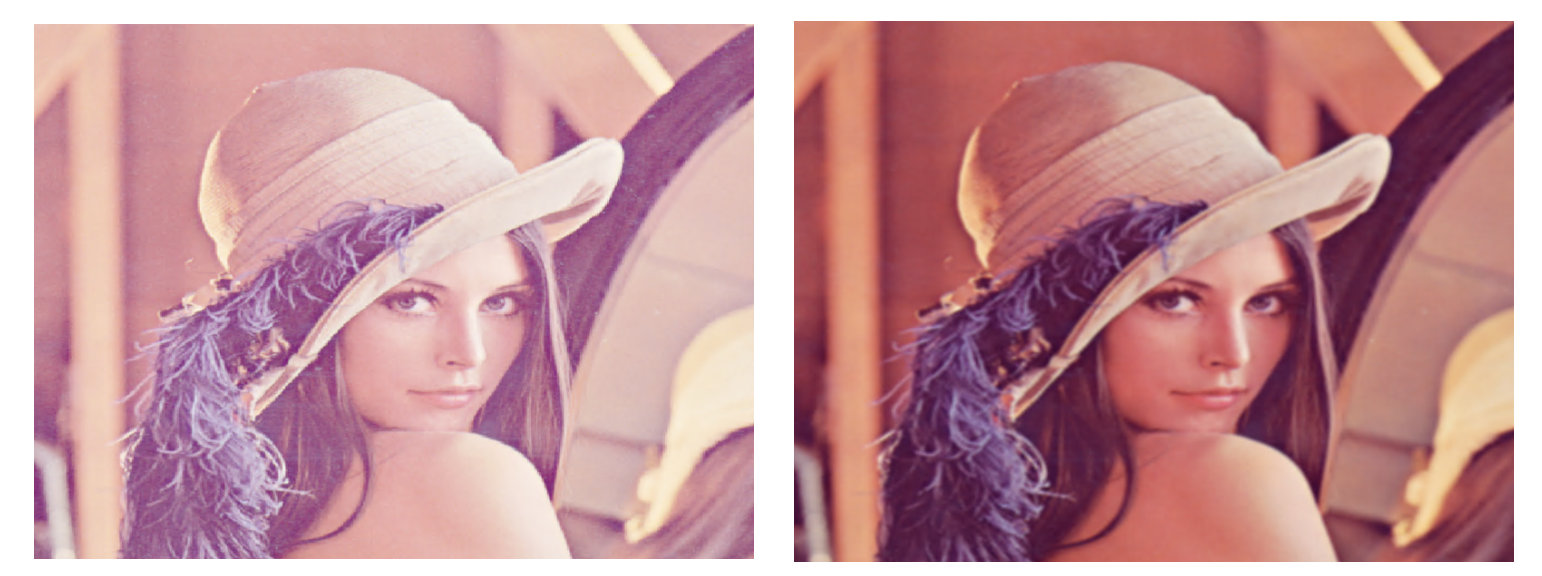

图 1:图片过亮

二、问题排查过程

2.1 初步怀疑：Gamma校正问题

观察到图像过亮后，首先怀疑Gamma校正未正确应用。以下是关键检查步骤：

(1) 检查图像加载逻辑

// 原始图像加载代码（发现问题）
int width, height, channels;
stbi_uc* pixels = stbi_load("example2048.png", &width, &height, &channels, STBI_rgb_alpha);

问题发现：STBI_rgb_alpha 将PNG的sRGB值直接读入内存，未执行sRGB→Linear转换
根本原因：图像数据以sRGB格式存储，但被当作线性值处理

(2) 验证交换链配置

// 交换链颜色空间配置（默认值）
VkColorSpaceKHR colorSpace = VK_COLOR_SPACE_SRGB_NONLINEAR_KHR;

关键发现：交换链自动执行Linear→sRGB转换，但输入的纹理数据已经是sRGB。

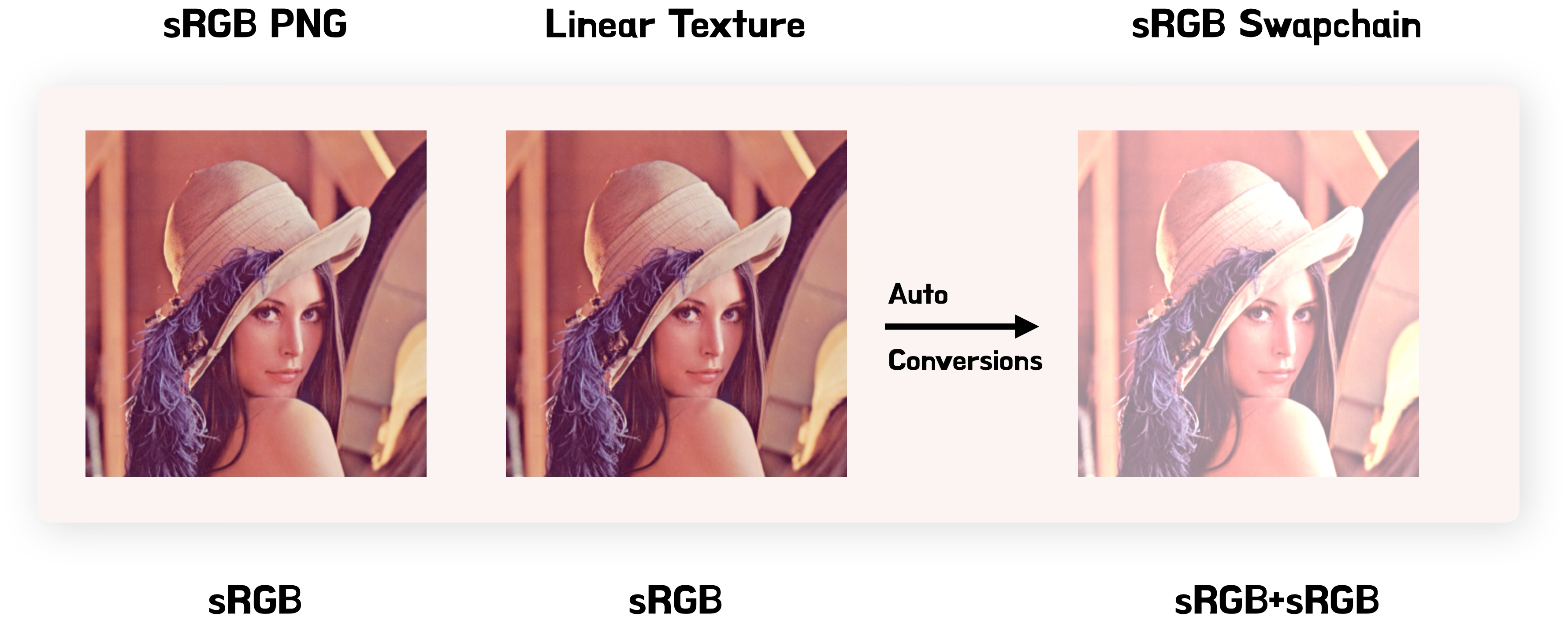

图 2:色彩空间转换错误

三、技术原理：为什么冗余转换导致过亮？

3.1 sRGB与Linear空间的数学关系

sRGB采用近似Gamma 2.2的非线性编码（分段函数）：

\[C_{sRGB} = \begin{cases} 12.92C_{linear}, & C_{linear} \leq 0.0031308 \\ 1.055C_{linear}^{1/2.4} - 0.055, & \text{otherwise} \end{cases}\]

3.2 冗余转换的数学推导

假设原始sRGB值为 0.5（实际对应Linear值约为 0.214）：

错误处理流程：
- 加载时未转换：C_linear（误） = 0.5
- 交换链自动转换：C_{final} = 1.055 × 0.5^{1/2.4} - 0.055 ≈ 0.735
正确值应为：0.5（不执行任何转换）

视觉差异：0.735比0.5亮度提升47%，导致整体画面过亮。

四、解决方案与评估

4.1 方案一：修改交换链色彩空间

// 使用PASS_THROUGH_EXT禁用自动转换
VkColorSpaceKHR colorSpace = VK_COLOR_SPACE_PASS_THROUGH_EXT;

4.2 方案二：片段着色器手动转换

// 在片段着色器中添加转换逻辑
vec3 sRGBToLinear(vec3 c) {
    return mix(c/12.92, pow((c+0.055)/1.055, vec3(2.4)), step(0.04045, c));
}
void main() {
    vec4 color = texture(sampler, uv);
    color.rgb = sRGBToLinear(color.rgb);
    outColor = vec4(color.rgb, 1.0);
}

先将颜色从sRGB空间转换到线性空间，颜色输出时，硬件再将颜色从线性空间转换到正确的sRGB空间。

五、延伸知识：常见色彩空间与应用

Vulkan 色彩空间对应关系

色彩空间	Gamma曲线	主要应用场景	Vulkan对应枚举值
sRGB	~2.2	Web图像、消费级显示器	`VK_COLOR_SPACE_SRGB_NONLINEAR_KHR`
Linear	1.0	物理光照计算、HDR渲染	`VK_COLOR_SPACE_PASS_THROUGH_EXT`
Adobe RGB	2.2	专业摄影、印刷出版	无直接对应值
DCI-P3	2.6	数字影院、高端视频制作	`VK_COLOR_SPACE_DCI_P3_NONLINEAR_EXT`
Rec.2020	混合	8K/4K HDR电视	`VK_COLOR_SPACE_BT2020_LINEAR_EXT` `VK_COLOR_SPACE_BT2020_NONLINEAR_EXT`
scRGB（线性）	1.0	HDR合成、科学可视化	`VK_COLOR_SPACE_EXTENDED_SRGB_LINEAR_EXT`

六、EasyVulkan中的色彩空间

在EasyVulkan中，可以在交换链创建前指定色彩空间：

swapchainManager->setPreferredColorSpace(VK_COLOR_SPACE_SRGB_NONLINEAR_KHR);
swapchainManager->createSwapchain(800, 600);

交换链创建时，会优先创建具有指定format和color_space的交换链图像，如果不存在同时满足的情况，则会优先选择color_space，然后匹配合适的fromat。

// First try to find a format with our preferred color space and SRGB format
for (const auto& availableFormat : availableFormats) {
    if (availableFormat.format == VK_FORMAT_B8G8R8A8_SRGB &&
        availableFormat.colorSpace == m_preferredColorSpace) {
        return availableFormat;
    }
}

// If not found, try to find any format with our preferred color space
for (const auto& availableFormat : availableFormats) {
    if (availableFormat.colorSpace == m_preferredColorSpace) {
        return availableFormat;
    }
}
